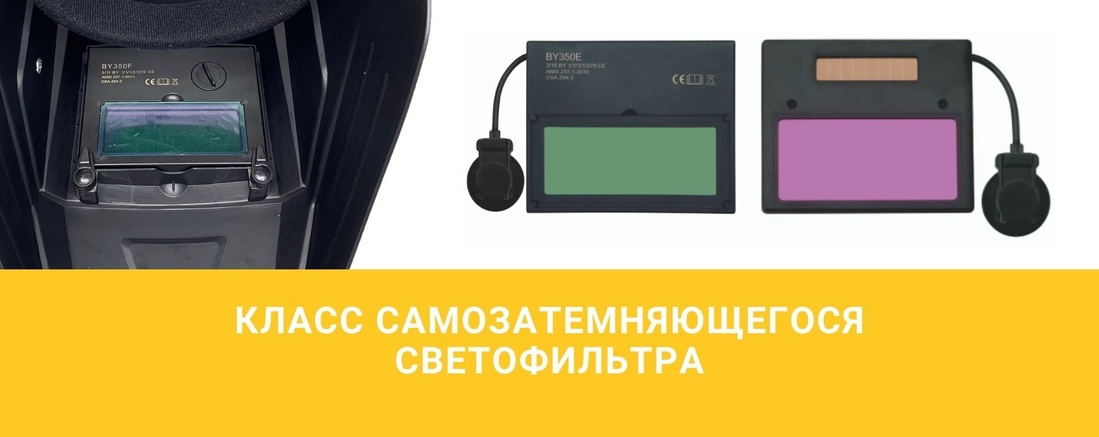

Основным элементом сварочной маски является специальный светофильтр, который значительно снижает, или вовсе убирает вредные эффекты от воздействия яркого свечения сварочной дуги. Светофильтр обладает такой характеристикой, как оптический класс. Он зависит от индивидуальных особенностей картриджа, применяемого в конкретной модели сварочной маски. Чем качественнее фильтр, тем лучше он справляется со своими задачами.

Каждый светофильтр имеет определенный класс, который обычно указывается на сварочной маске в виде маркировки.
При этом, если вы не обнаружили ее на своей маске, то вероятнее всего, фильтр имеет характеристики ниже номинальных. Такой фильтр вы используете на свой страх и риск, поскольку это может привести к серьезным проблемам со зрением, а также повышенной утомляемости.

Сам по себе светофильтр имеет вид картриджа, составленный из слоев светочувствительного материала. Таких слоев обычно бывает не менее 12. В своей маркировке фильтр должен иметь обозначение оптического класса, который состоит из 4 цифр.
​
В качестве примера можно привести следующую запись: 1/1/1/1 EN 379, где последний цифробуквенный шифр – обозначение регламентирующего документа, в котором находится характеристика оптического класса.
​

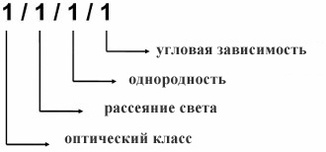

Давайте посмотрим, что обозначают четыре первые цифры в маркировке:
​












1. Обозначение оптического класса.
Показывает насколько четким будет изображение, которое вы видите через маску.
Поскольку картридж состоит из слоев, и каждый слой имеет собственный
коэффициент приложения, то изображение может размытым. Данная характеристика
напрямую зависит от качества пластин, а также качества их обработки.
Самый высокий показатель данного параметра обозначают цифрой 1

2. Коэффициент рассеивания света.
Особые жидкие кристаллы в составе картриджа, находящиеся в его полостях производят затемнение. Они также имеют свойства рассеивать свет, что напрямую сказывается на качестве видимости. Лучшие по качеству кристаллы имеют меньший коэффициент рассеивания. Цифрой 1 маркируются картриджи с минимальным значением коэффициента рассеивания.
​
3. Равномерность затемнения.
Конструкция картриджа предполагает наличие жидких кристаллов между слоями прозрачных пластин. С их помощью и происходит затемнение. Однако, качество сборки напрямую влияет на однородность затемнения, поскольку если слои пластин установлены даже с микроскопическим перекосом, то жидкие кристаллы будут распределяться по их длине неравномерно, соответственно затемнение будет происходить на некоторых участках интенсивнее, чем на других.

4. Угловая зависимость.
Затемнение светофильтров теряет свой эффект, если он располагается под некоторым
углом к источнику света.Однако, от картриджа к картриджу угол, при котором данный
эффект начинает проявляться может разниться.



​











Для регулирования данного явления прибегают к увеличению слоев жидких кристаллов.
Однако, здесь важен баланс, поскольку это может негативно сказаться на других оптических
характеристиках светового фильтра.Оптимальное значение данной характеристики обозначают цифрой 2

Для каждого вида сварки можно индивидуально подобрать маску с оптимальными параметрами:
​
TIG (Вольфрам-аргон). Вольфрам-аргон, требует максимальной точности. Поэтому здесь необходимо достоверно определять малейшие неровности шероховатости и другие особенности свариваемых поверхностей. Это значит, что класс фильтра для маски следует подбирать с очень высокими характеристиками. Здесь подойдут следующие варианты: 1/1/1/1; 1/1/1/2; 1/2/1/2.

MIG-MAG – полуавтоматическая сварка. Полуавтоматическая сварка разделяется на сварку с плавящийся электрод с
аргоновой защитой и плавящийся электрод в активном газе CO2 или смеси. Первый вариант применяют для сварки цветных,
а второй – черных металлов. Скорости процесса достаточно большие, поэтому и четкость требуется несколько меньшая.
В первом случае вам подойдут светофильтры 1/1/1/2; 1/2/1/2, а во втором - 1/2/2/2

MMA – сварка покрытыми электродами. Большое количество разнообразных приемов, материалов и технологий.
​
При ручной сварке черных металлов с применением рутиловых или основных электродов можно воспользоваться масками с следующими характеристиками 1/2/2/2; 1/3/1/2; 1/3/2/2,
чуть более сложные процессы могут потребовать улучшенных характеристик: 1/1/1/2; 1/2/1/2.
